IL RILIEVO DI FABBRICATI STORICI

Perchè la mappatura 3D risulta fondamentale ??

Scan Solutions è stata incaricata di eseguire il rilievo laser scanner di un fabbricato storico nella provincia di Arezzo, allo scopo di verificare le informazioni presenti negli elaborati grafici in possesso della Committenza e redatti in seguito ad un rilievo con metodi di rilievo tradizionale.

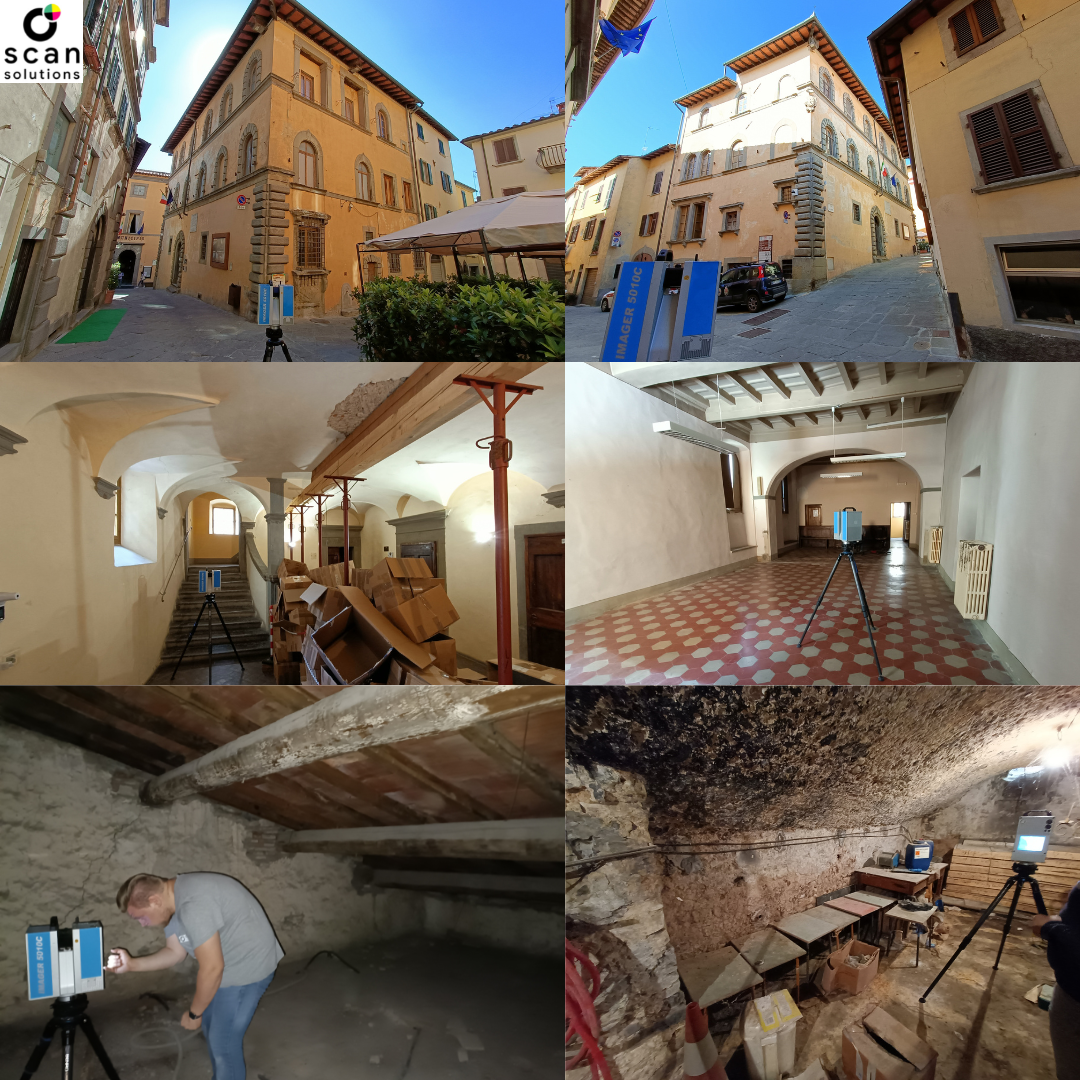

Il rilievo è stato eseguito utilizzando sia un laser scanner 3D per gli interni e per la parte bassa dei prospetti principali, sia un drone Mavic 2 Pro per la ricostruzione delle coperture e di quelle parti di prospetto non visibili da terra.

L’integrazione fra le due tecniche di rilievo si è rivelata fondamentale per la caratterizzazione dei dettagli architettonici delle facciate principali, possibile unicamente attraverso una ricostruzione fotogrammetrica.

Inoltre, solo attraverso la nuvola di punti è stato possibile ottenere una corretta definizione delle geometrie murarie caratterizzate da evidenti fuori squadro e dei solai lignei fortemente deformati.

In una sola giornata di rilievo è stato possibile raccogliere tutte le informazioni necessarie ad evidenziare le numerose incongruenze presenti nei precedenti elaborati grafici, a garantire precisione centimetrica nelle misure in campo e accuratezza nella restituzione di ogni informazione metrica.

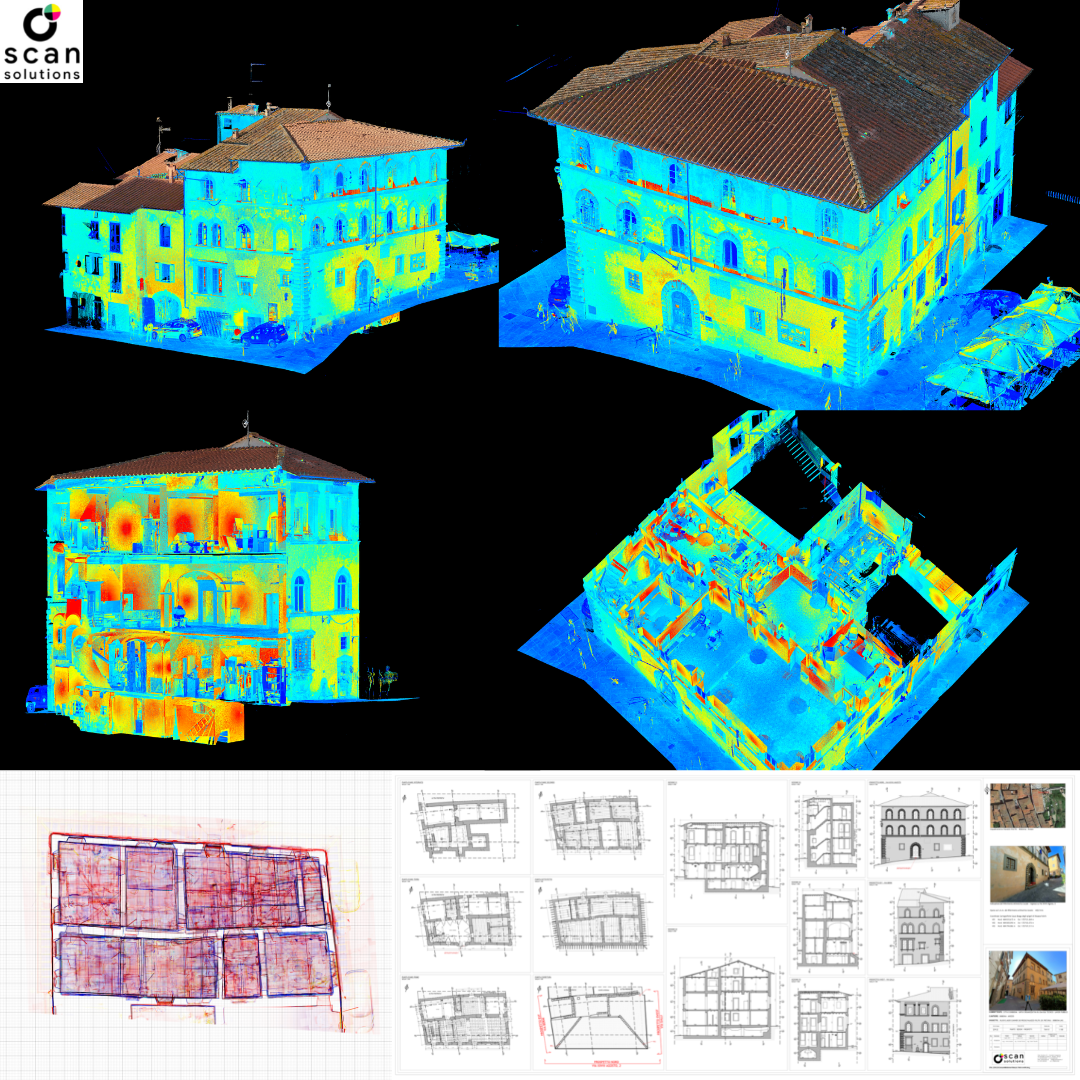

Grazie al rilievo laser scanner è stato possibile fornire un modello 3D navigabile e consultabile nel tempo, che insieme agli elaborati grafici 2D del fabbricato consentirà la progettazione dei futuri interventi di manutenzione e ristrutturazione del fabbricato.
