OIL AND GAS

Scan Solutions è stata incaricata di eseguire il rilievo laser scanner di un'area impiantistica per una superficie di circa 70 mila metri quadrati, finalizzato alla progettazione antincendio.
Solo attraverso l'utilizzo di strumentazione laser è possibile rilevare in maniera completa ambiti complessi come questi, contraddistinti da intrecci di tubazioni, presenza di valvole e strutture metalliche di supporto.
Per le scansioni sono stati utilizzati due laser scanner ZF 5010C e attraverso il software Laser Control è stato possibile filtrare ogni elemento di disturbo, come ad esempio quello di trascinamento provocati da superfici non regolari o circolari. Successivamente le scansioni sono state unite fra loro attraverso RISCAN PRO, software di proprietà RIEGL caratterizzato dal potentissimo algoritmo cloud to cloud.

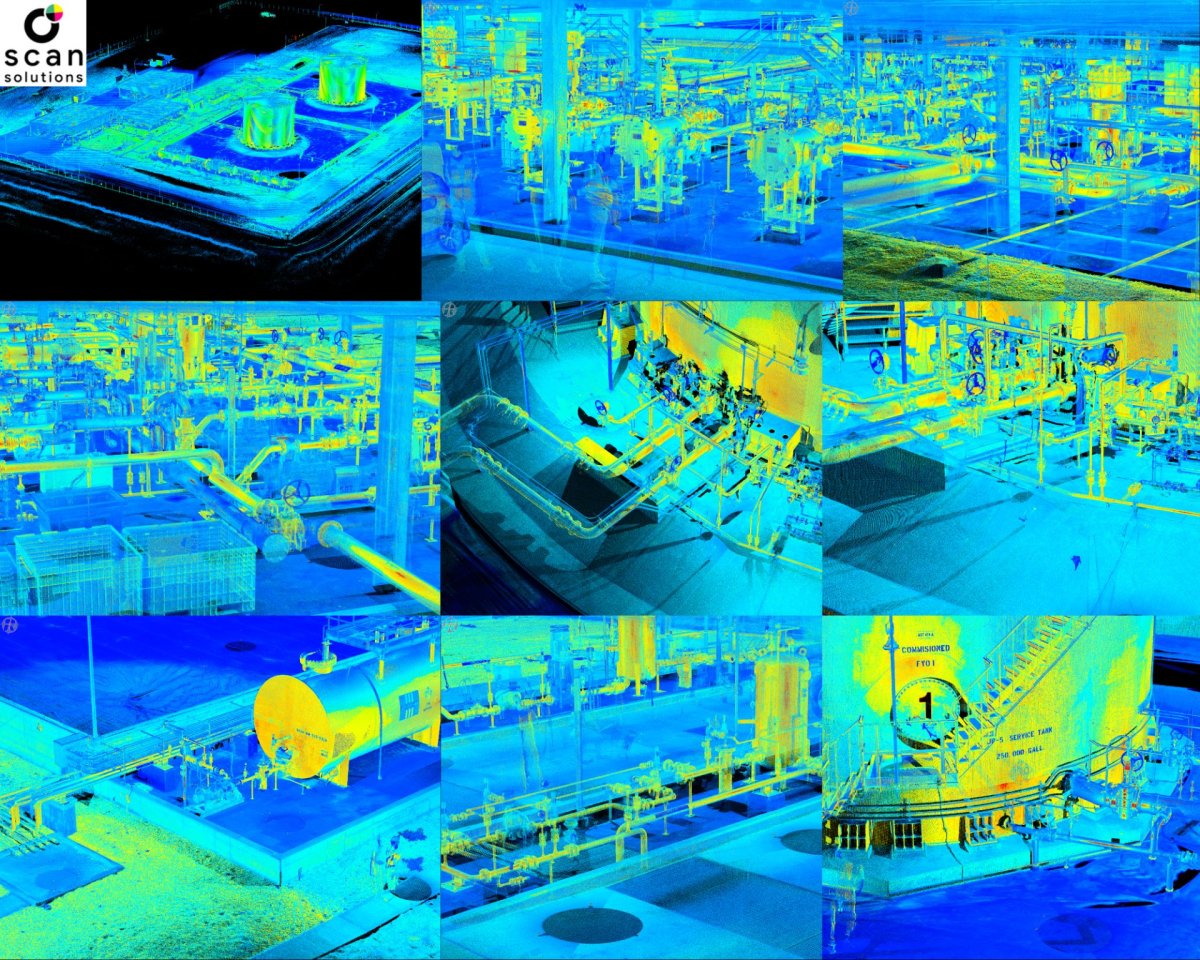

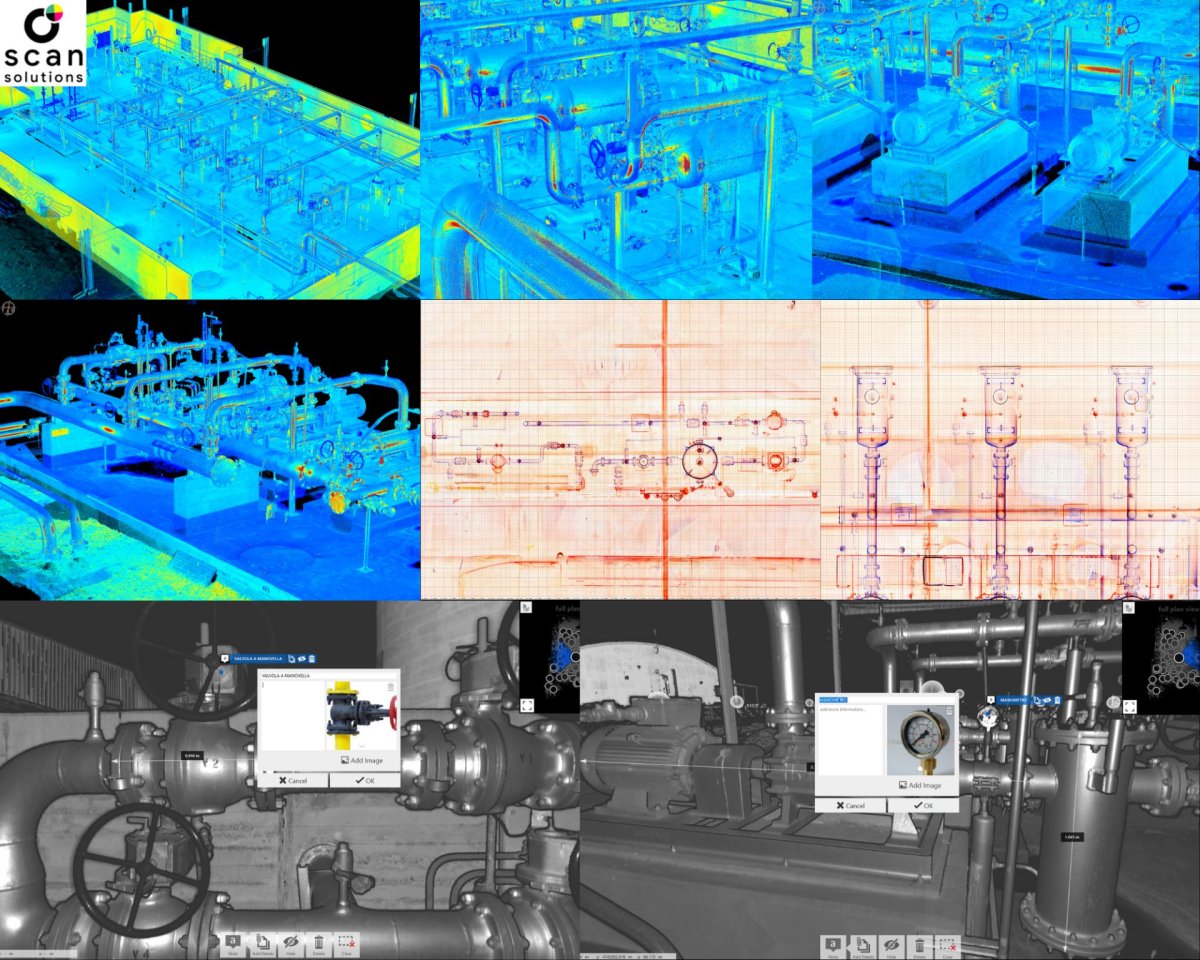

La nuvola di punti 3D navigabile e consultabile, prodotto delle scansioni, permette di fotografare e riprodurre fedelmente lo stato di fatto dei luoghi. Essa rappresenta un database tridimensionale dove è possibile catalogare ogni elemento presente, base di partenza per future progettazioni e utilizzabile per:
- piping;
- revamping;
- modellazione 3D di strutture di sostegno;
- ispezione degli ambienti;
- database 3D per manutenzione ordinaria e straordinaria;
- verifiche geometriche.
