RILIEVI PLANO ALTIMETRICI

Scan Solutions è stata incaricata di eseguire il rilievo plano altimetrico di un’area di pertinenza ferroviaria, comprendente sette fabbricati con diverse destinazioni d’uso.

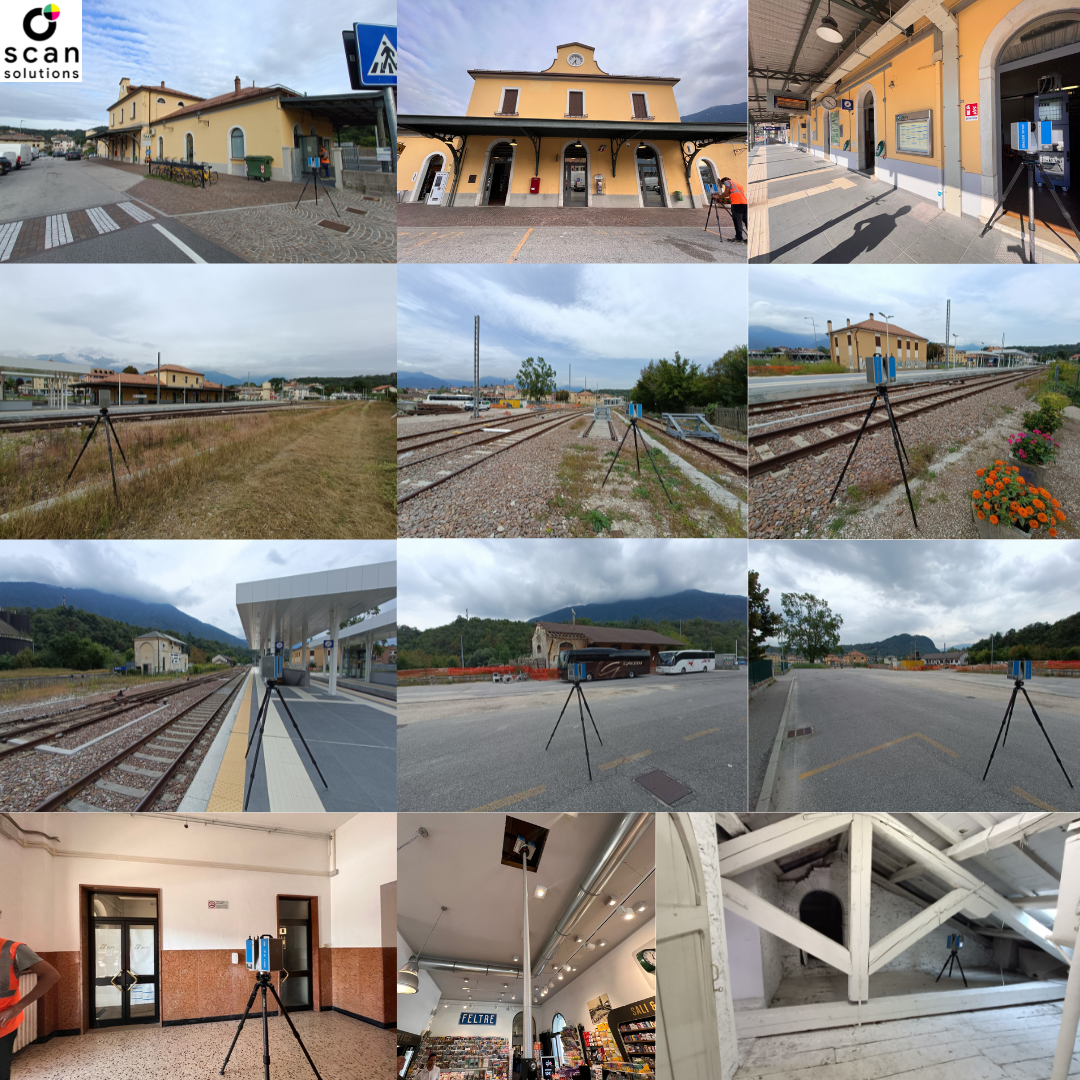

La finalità del rilievo è stata quella di caratterizzare lo stato di fatto dell'intera area per consentire una successiva progettazione di sistemazione urbanistica. Per il rilievo è stato utilizzato un laser scanner 3D che combinato alla strumentazione GNSS ha prodotto una nuvola di punti 3D georeferenziata rispetto al sistema di riferimento richiesto dalla Committenza.

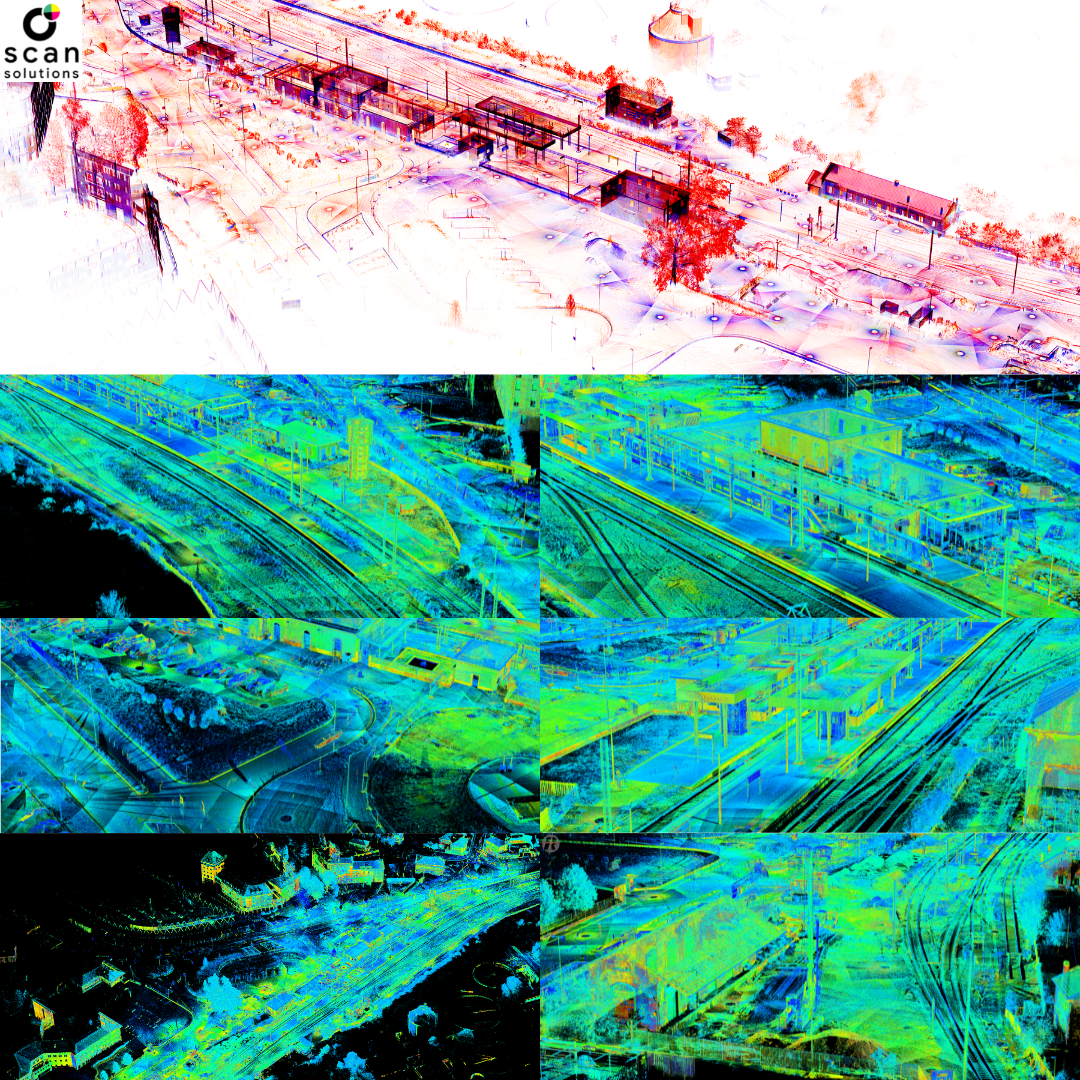

L'alta densità di punti rilevati dallo strumento ha permesso una mappatura uniforme dei tre ettari di superficie interessati dall’intervento urbanistico, con un livello di dettaglio molto più elevato rispetto a quello dei rilievi tradizionali di tipo puntuale e un risparmio in termini di tempo, personale e spese vive.

Contestualmente al rilievo con laser scanner sono stati realizzati i rilievi fotografici necessari al completamento della raccolta di informazioni stradali e urbane.

Inoltre, con le scansioni 3D è stato possibile caratterizzare anche gli interni dei fabbricati e raccogliere in un’unica nuvola di punti tutte le informazioni relative alle aree viaggiatori.

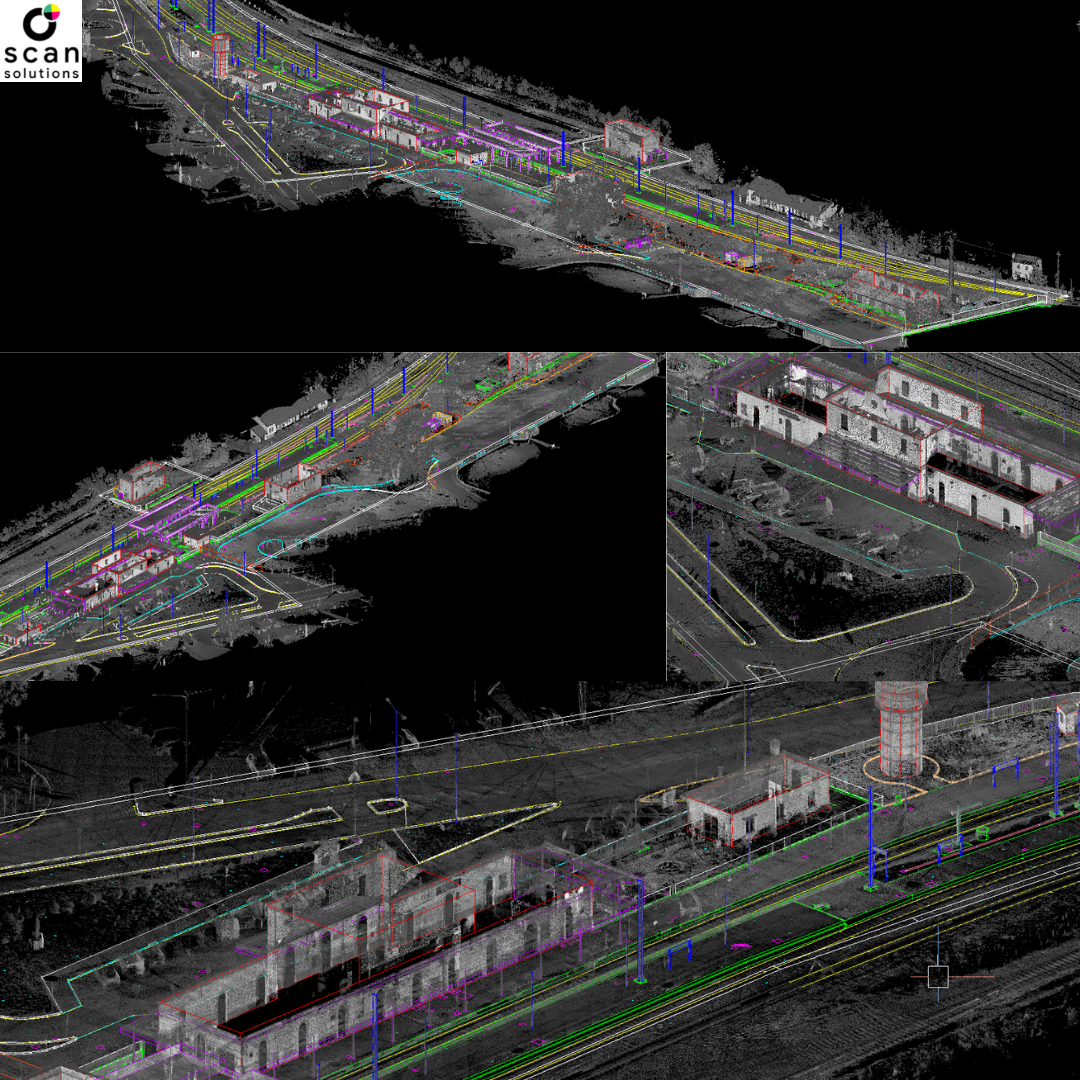

Una nuvola di punti 3D, navigabile ed interrogabile, può essere utilizzata in ogni momento come banca dati cui attingere per scopi diversi dalla progettazione strutturale.

Nel caso di una struttura ferroviaria, articolata e complessa, in cui la riorganizzazione delle aree urbane deve ricollegarsi necessariamente agli spazi interni delle stazioni, può risultare il fondamentale punto di partenza per la progettazione architettonica.

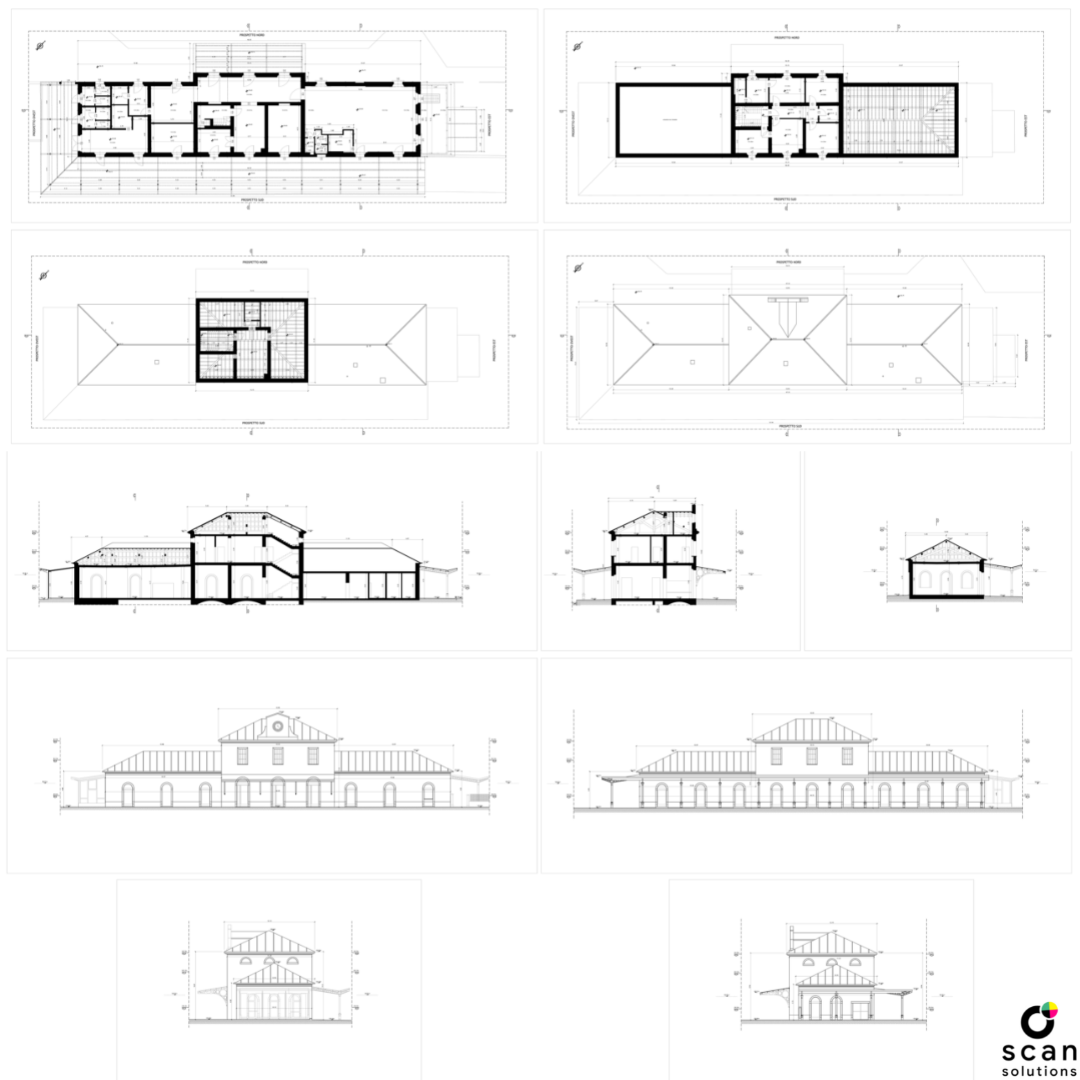

Dalla successiva fase di vettorializzazione è stato possibile estrapolare gli elaborati grafici più tradizionali, come la planimetria generale 2D e 3D dell’area ferroviaria, le piante le sezioni e i prospetti di tutti i fabbricati.
