RILIEVO DI ELEMENTI LIGNEI IN SOTTOTETTI STORICI

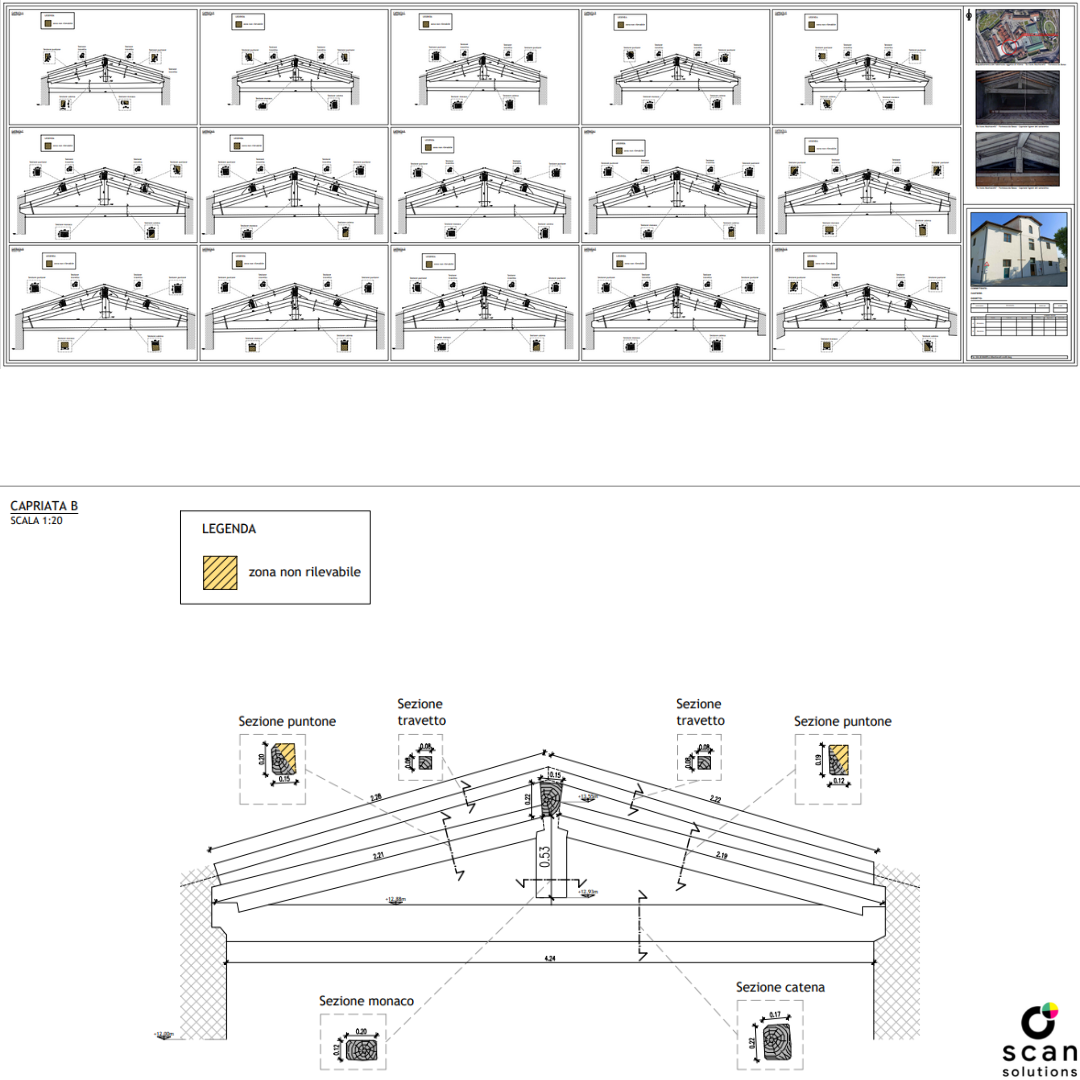

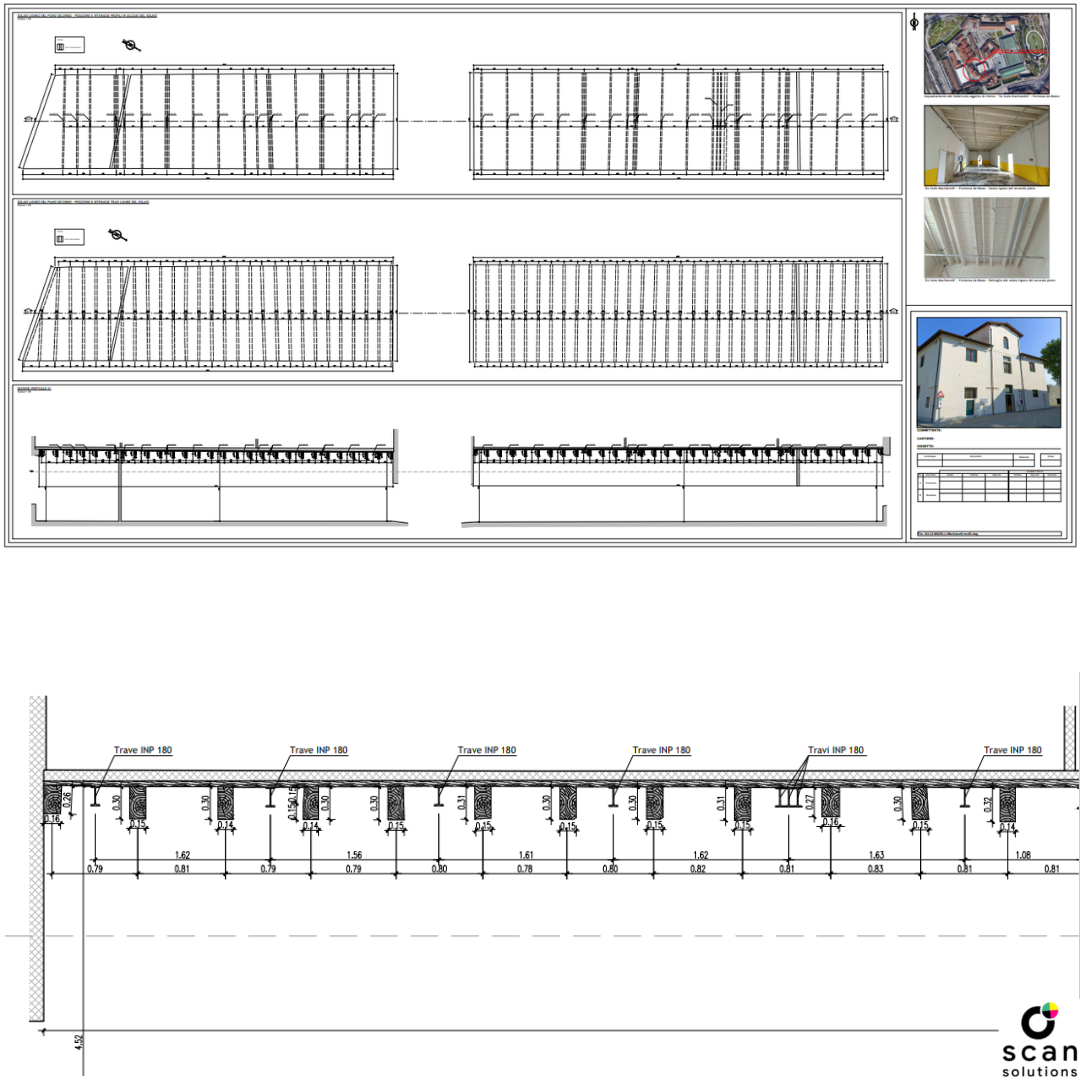

Scan Solutions è stata incaricata di eseguire il rilievo e la restituzione grafica di travi e capriate lignee della copertura di un fabbricato storico.
In fase di sopralluogo sono state riscontrate due problematiche principali: un'altezza di interpiano superiore a 4.00 m con solaio in canniccio non calpestabile e non accessibile, con sottotetti privi di illuminazione sia naturale sia artificiale

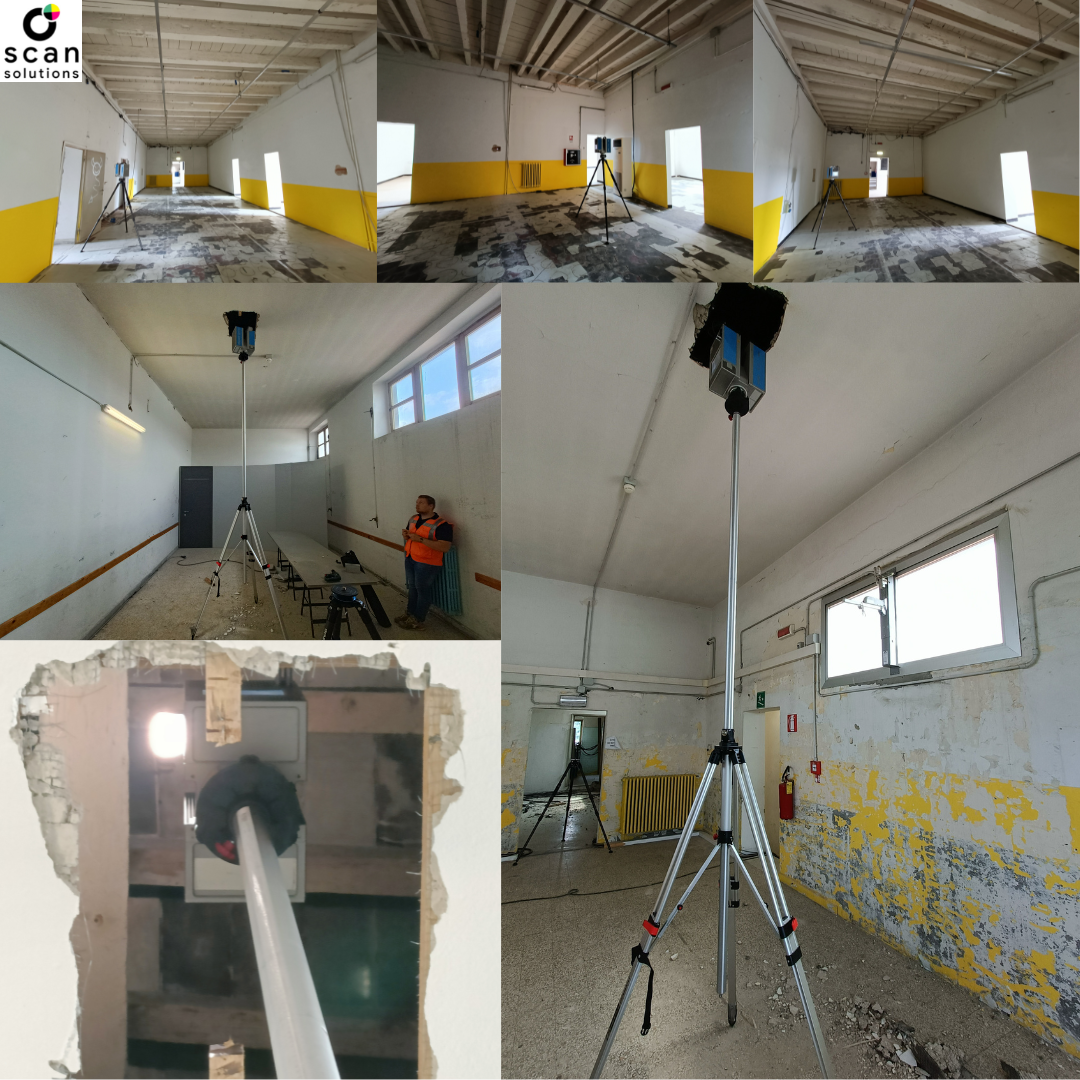

In collaborazione con il laboratorio che ha eseguito le indagini su tutto il fabbricato e in accordo con la Committenza, nel solaio sono state praticate 8 aperture di dimensione tale da consentire il passaggio del laser scanner 3D, che è stato sollevato attraverso un treppiede estensibile fino a 6.50 m di altezza.

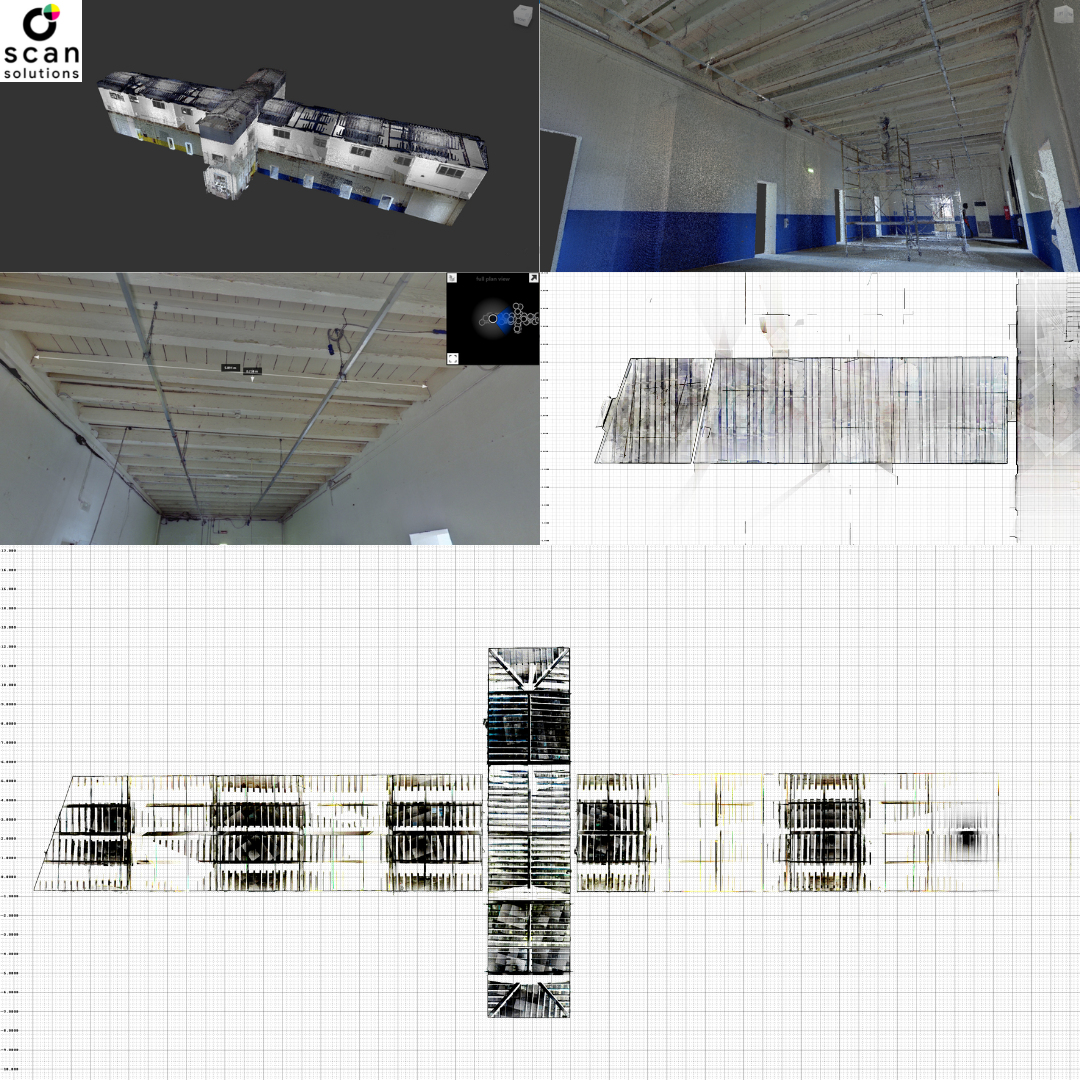

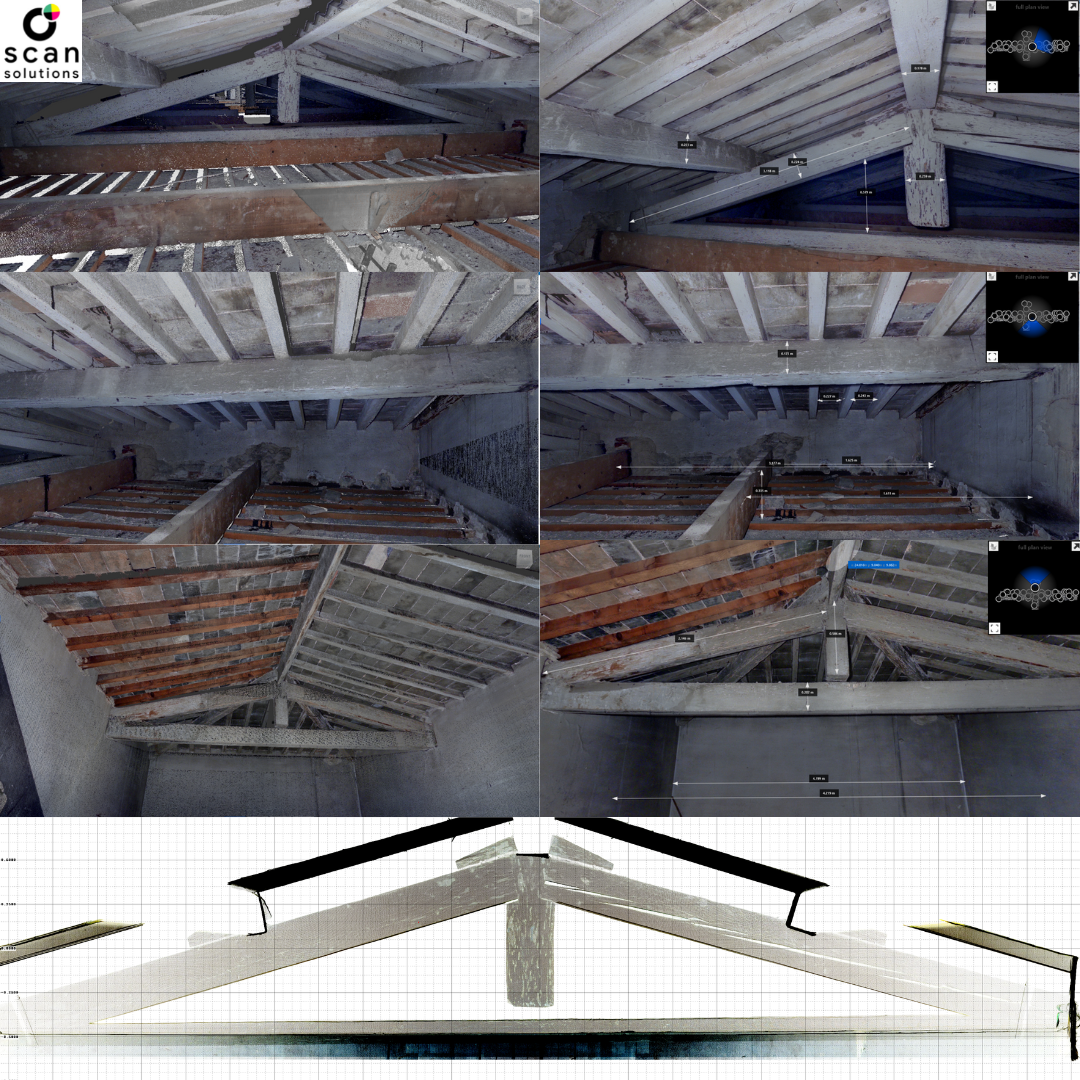

Per il rilievo è stato utilizzato uno ZF 5010C equipaggiato con accessorio ZF Smart Light per l'illuminazione di ambienti bui, che ha permesso alla macchina fotografica integrata nello strumento di acquisire immagini ad alta risoluzione per la restituzione di una nuvola di punti in formato RGB.
Zoller + Fröhlich è l'unico scanner sul mercato a disporre di flash incorporato per l'illuminazione di ambienti bui o con scarsa illuminazione, che lo rende versatile ed utilizzabile in qualsiasi ambiente di lavoro per il corretto dimensionamento degli elementi strutturali e la mappatura di lesioni e degrado.
Scan Solutions esegue qualsiasi tipo di rilievo laser scanner 3D, cercando sempre la soluzione migliore e vantaggiosa per la Committenza.
